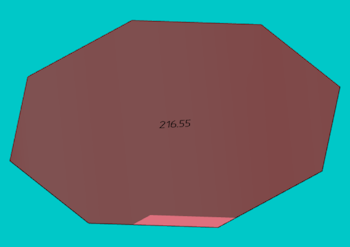

Значение площади объекта

Этот объект PMI представляет собой размер области многоугольной области, описываемой произвольным количеством точек. Ниже мы рассмотрим этот объект подробно.

Площадь

Объект

Обобщенный тип объекта площади (TypeScript):

export type C3DViewAreaDimension = {
    type: C3DViewObjectTypes.AreaDimension
    uuid?: string
    points: C3DViewPoint[]
    placement?: C3DViewPlacement
    options: C3DViewDimensionOptions
    userData: C3DUserData
}

Свойства type, uuid и userData описаны здесь. Свойство options описано здесь. Кроме того, для этого объекта PMI:

  • type может быть C3DViewObjectTypes.AreaDimension или строкой "AreaDimension";

  • Объект userData создается в процессе при возвращении в обратном вызове события onCreate.

  1. points — массив точек для построения объекта.

  2. размещение – это плоскость, на которую проецируются все точки объекта.
