AEC и BIM

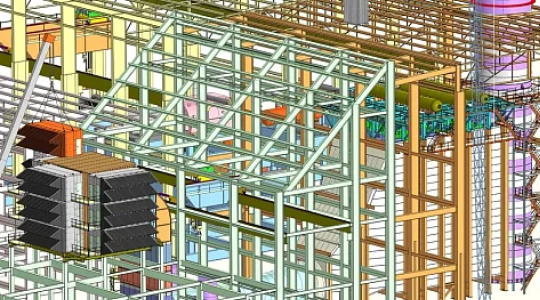

В основе любого BIM-решения лежит возможность работать с 3D-геометрией зданий, конструкций и инженерных систем. За эту функцию отвечает геометрическое ядро C3D Modeler — фундаментальный компонент, позволяющий строить кривые и поверхности любой степени сложности.

C3D Modeler решает ряд критически важных для BIM задач:

• создание и редактирование геометрии;
• построение триангуляции для визуализации и расчетов;
• вычисление инерционных характеристик модели (масса, центр тяжести, моменты инерции);

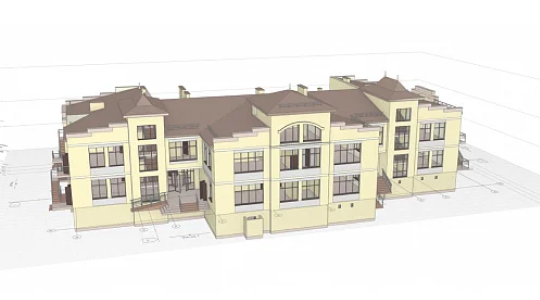

• построение плоских проекций для чертежей и документации.

Геометрическое ядро C3D Modeler описывает геометрию зданий и сооружений максимально точно, что является залогом для надежной работы с информационной моделью. Точная геометрия необходима для корректных инженерных расчетов, проверки пересечений, формирования документации и экспорта данных в обменные форматы.

Для параметрического моделирования в состав C3D Toolkit входит C3D Solver — решатель геометрических ограничений. Он позволяет задавать зависимости между элементами модели (параллельность, перпендикулярность, совпадение, размеры и др.) и автоматически пересчитывать геометрию при изменении параметров.

В реальных проектах часть геометрии поступает в полигональном формате: каталоги оборудования, 3D-сканы существующих объектов, импортированные модели из сторонних источников. Такие данные требуют специальной обработки перед использованием в BIM-модели.

Для работы с полигональными сетками предназначен модуль C3D PolyShaper. Он позволяет:

• редактировать полигональные модели;

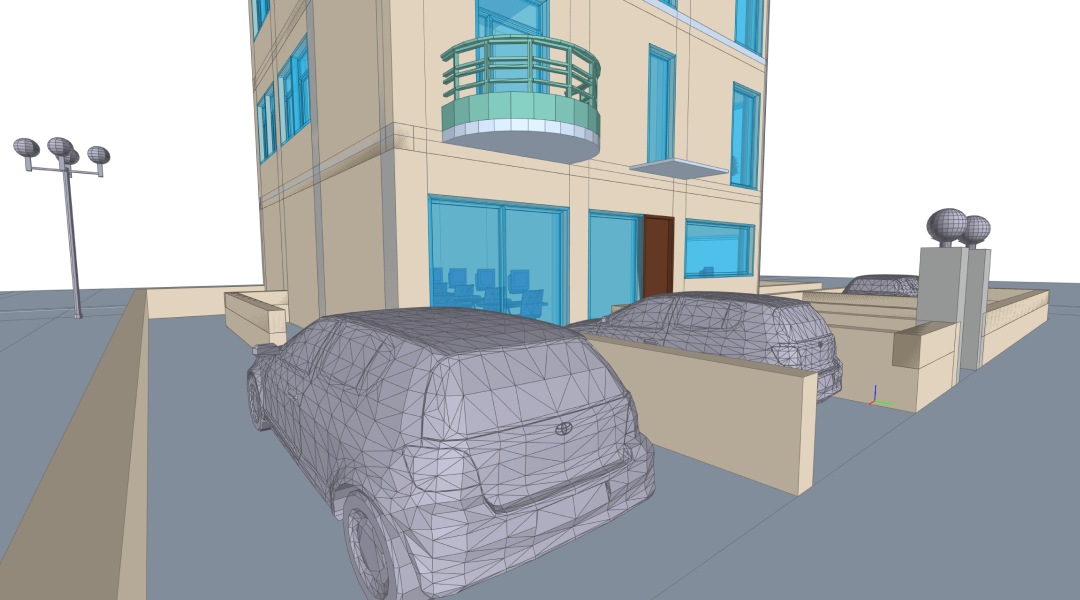

• анализировать и устранять дефекты сеток (дыры, самопересечения, вырожденные грани);
• подготавливать геометрию для дальнейшей визуализации или расчетов.

Это важно, когда в проект попадают данные из внешних источников, качество которых не всегда соответствует внутренним стандартам BIM-модели.

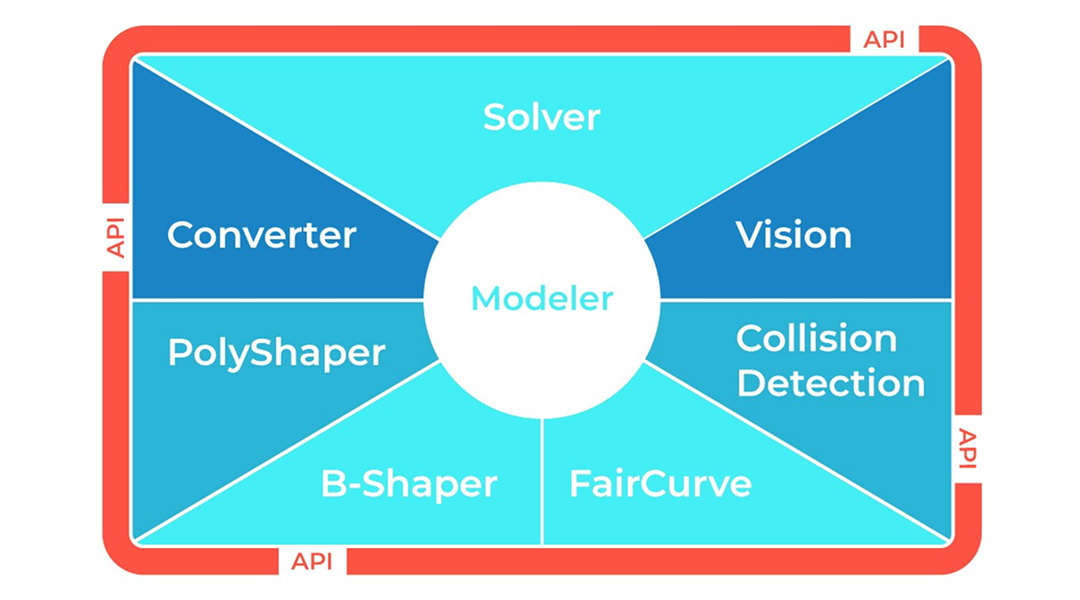

Все модули C3D Toolkit спроектированы для совместной работы, но могут использоваться и отдельно — в зависимости от архитектуры конкретного решения. Алгоритмы модулей оптимизированы и поддерживают параллельные вычисления, что обеспечивает высокую производительность BIM-приложений даже при работе с крупными моделями.

C3D Toolkit дает возможность создавать решения, которые сочетают точность геометрических расчетов, скорость визуализации и надежность обмена данными — ключевые требования для современных BIM-систем.
