C3D Toolkit для разработки CAE-систем

Используя C3D Toolkit и созданную им точную геометрическую
3D-модель, разработчики современных систем инженерного анализа могут сосредоточиться непосредственно на решении расчетных задач.

Компоненты C3D Toolkit предоставляют разработчикам CAE-систем набор инструментов для работы с точной геометрической моделью.

В C3D Modeler реализованы все операции, необходимые для построения трехмерных объектов любой формы. К ключевой функциональности относятся булевы операции, сечение оболочки, построение линий разъема, построение эквидистантной оболочки, прямое редактирование и многое другое. Отдельно выделим наличие методов для геометрических расчетов, таких, как построение триангуляции, вычисление масс-инерционных характеристик, а также определение столкновений элементов модели.

Тесное взаимодействие модулей C3D Modeler и C3D Converter позволяет корректно импортировать модели и связанные с ними данные из файлов различных форматов (STEP, IGES, ACIS SAT, Parasolid X_T, X_B, STL, JT), а затем экспортировать их в другие системы. Это обеспечивает CAE-приложению высокий уровень интеграции со сторонним программным обеспечением.

C3D Vision открывает ряд новых возможностей для управления трехмерными сценами, позволяет задействовать анимацию и интерактивные средства манипуляции со сценой.

Построение точной геометрической модели

Важной составляющей CAE-приложений является использование качественной точной сетки триангуляции геометрической модели. Построение такой сетки выполняется с помощью C3D Modeler. При этом пользователям доступно управление параметрами триангуляции в разных конфигурациях: по углу, пространственному прогибу, максимальному расстоянию между точками.
Построение точной геометрической модели

Конвертация данных

Модуль обмена данными C3D Converter позволяет реализовать импорт геометрических моделей из файлов обменных форматов. Получение корректной 3D-модели влияет на качество генерируемой сетки конечных элементов, необходимой для проведения инженерного анализа и расчетов. Таким образом, достигается тесная интеграция с CAD-системами, требуемая от современных CAE-приложений.
Конвертация данных

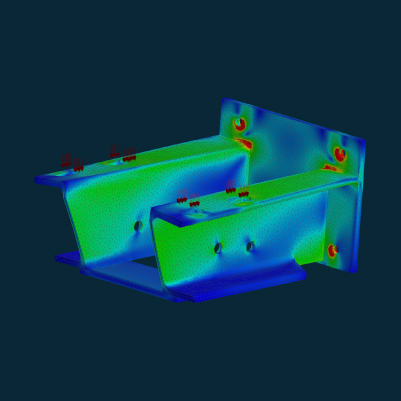

Визуализация результатов расчетов в виде полигональной модели

Качество отображения результатов вычислений влияет на удобство взаимодействия пользователя с CAE-программой. Модуль визуализации C3D Vision предоставляет разработчикам ряд комплексных решений для достижения максимальной производительности, например, управление точностью вычисления сетки триангуляции и поддержку уровней детализации изображения.
Визуализация результатов расчетов в виде полигональной модели
