Построение элементарного тела

Функция

MbResultType ElementarySolid( const MbElementarySolidParams  & params,
                                    MbElementarySolidResults & results );

выполняет построение элементарного тела по заданным точкам и типу создаваемого тела (см. таблицу 1), а также по элементарной поверхности (сфера, тор, конус, цилиндр).

Входным параметром является объект params класса MbElementarySolidParams (см. определение в op_shell_parameter.h), который содержит исходные данные для операции создания тела.

Выходным параметром функции является объект results класса MbElementarySolidResults, наследника класса MbOperationResults (см. определение в op_shell_parameter.h), содержащий построенное тело и обобщенные результаты выполнения функции.

Функция возвращает код результата операции из перечисления MbResultType.

Функция объявлена в файле action_solid.h.

Построение элементарного тела по контрольным точкам

При построении тел по контрольным точкам для инициализации объекта params с параметрами операции в классе MbElementarySolidParams определен следующий конструктор (см. op_shell_parameter.h):

MbElementarySolidParams( const ElementaryShellType      & solidType,
                         const c3d::SpacePointsVector   & points,
                         const MbSNameMaker             & operNames );

с параметрами:

• solidType — тип создаваемого тела;

• points — множество точек;

• operNames — именователь операции.

Для разных типов создаваемого тела требуется разное количество контрольных точек. В таблице 1 приведено количество контрольных точек, необходимое для создания тела типа solidType:

Таблица 1 - Количество контрольных точек для различных типов элементарных тел

solidType	Тип тела	Количество контрольных точек
et_Sphere	шар	3 точки
et_Torus	тор	3 точки
et_Cylinder	цилиндр	3 точки
et_Cone	конус	3 точки
et_Cone	усеченный конус	4 точки
et_Block	блок	4 точки
et_Wedge	клин	4 точки
et_Prism	призма	количество вершин основания + 1 точка
et_Pyramid	пирамида	количество вершин основания + 1 точка
et_Plate	плита	4 точки
et_Icosahedron	икосаэдр	3 точки
et_Polyhedron	многогранник	3 точки
et_Tetrapipe	тетра-труба	3 точки
et_Octapipe	окта-труба	3 точки

При построении сферы точка points[0] определяет центр сферы, точка points[1] определяет направление оси axisZ локальной системы координат сферы, точка points[2] вместе с предыдущими точками определяет плоскость расположения осей axisX и axisZ локальной системы координат сферы. Расстояние между точками points[0] и points[2] определяет радиус сферы (см. рис. 1):

Рис. 1

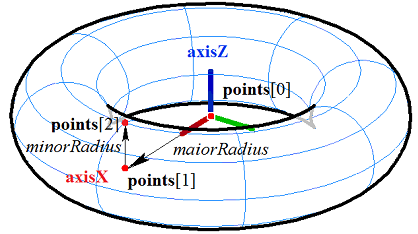

При построении тора точка points[0] определяет центр тора, точка points[1] определяет направление оси axisX локальной системы координат тора, точка points[2] вместе с предыдущими точками определяет плоскость, в которой располагаются оси axisX и axisZ локальной системы координат тора. Расстояние между точками points[0] и points[1] определяет больший радиус тора, расстояние между точками points[1] и points[2] определяет меньший радиус тора (рис. 2):

Рис. 2

При построении цилиндра точка множества points[0] определяет центр нижнего основания цилиндра, точка points[1] определяет центр верхнего основания цилиндра и направление оси axisZ локальной системы координат цилиндра, точка points[2] вместе с предыдущими точками определяет плоскость расположения осей axisX и axisZ локальной системы координат цилиндра. Расстояние между точками points[0] и points[1] определяет высоту цилиндра, расстояние от оси axisZ до точки points[2] определяет радиус цилиндра (рис. 3):

Рис. 3

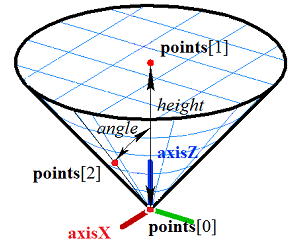

При построении конуса точка множества points[0] определяет вершину конуса, точка points[1] определяет центр основания конуса и направление оси axisZ локальной системы координат конуса, точка points[2] вместе с предыдущими точками определяет плоскость расположения осей axisX и axisZ локальной системы координат конуса. Расстояние между точками points[0] и points[1] определяет высоту конуса, угол конуса определяется из условия, что точка points[2] лежит на боковой поверхности конуса (рис. 4):

Рис. 4

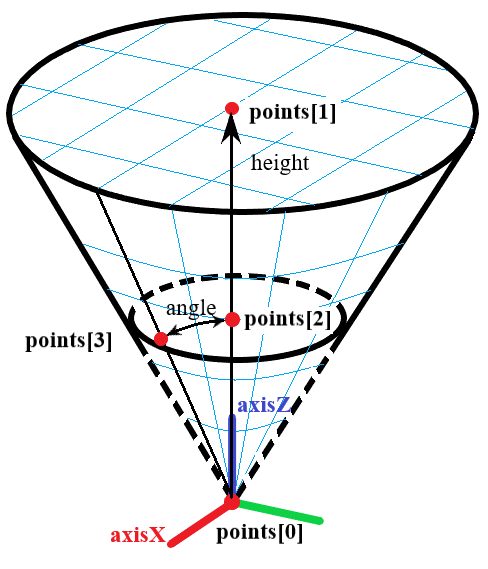

При построении усеченного конуса точка множества points[0] определяет вершину конуса, точка points[1] определяет центр большего основания конуса и направление оси axisZ локальной системы координат конуса, точка points[2] определяет центр меньшего основания конуса, точка points[3] вместе с предыдущими точками определяет плоскость расположения осей axisX и axisZ локальной системы координат конуса. Расстояние между точками points[1] и points[2] определяет высоту усеченного конуса, угол конуса определяется из условия, что точка points[3] лежит на боковой поверхности конуса (рис. 5):

Рис. 5

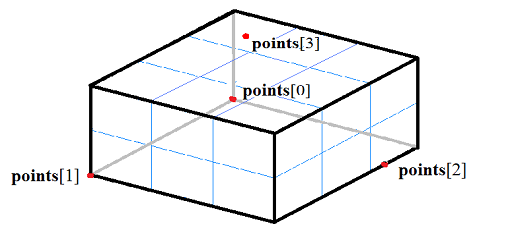

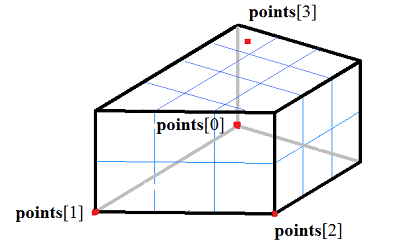

При построении прямоугольного блока точки множества points[0] и points[1] определяют ребро и две вершины блока, точка points[2] вместе с предыдущими точками определяет плоскость нижнего основания блока. Через точку points[2] проходит ребро блока, параллельное ребру points[0]– points[1]. Точка points[3] определяет плоскость верхнего основания блока (рис. 6):

Рис. 6

При построении прямоугольного клина точки множества points[0] и points[1] определяют ребро и две вершины клина, точка points[2] вместе с предыдущими точками определяет плоскость нижнего основания клина и его вершину. Через точку points[2] проходит ребро клина, параллельное ребру points[0]– points[1]. Точка points[3] определяет плоскость верхнего основания клина (рис. 7):

Рис. 7

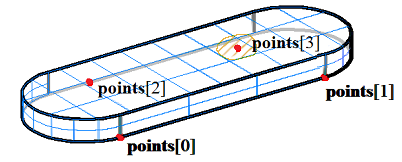

При построении плиты с цилиндрическими торцами точки множества points[0] и points[1] определяют ребро и две вершины плиты, точка points[2] вместе с предыдущими точками определяет плоскость нижнего основания пластины. Через точку points[2] проходит ребро плиты, параллельное ребру points[0]– points[1]. Точка points[3] определяет плоскость верхнего основания пластины (рис. 8):

Рис. 8

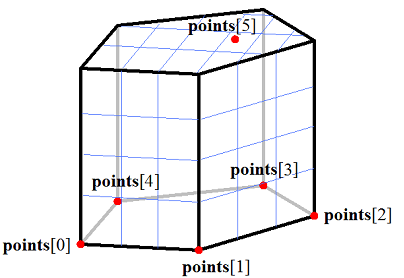

При построении прямой призмы точки points[0], points[1], …, points[n-1] определяют многоугольник основания. Высоту призмы определяет расстояние от плоскости нижнего основания до последней точки points[n]. На рис. 9 приведена прямая призма с пятиугольным основанием:

Рис. 9

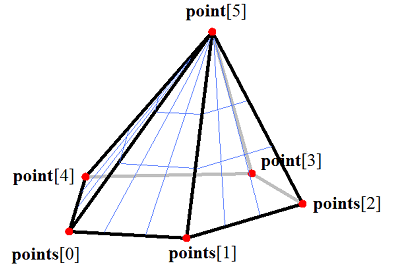

При построении пирамиды с многоугольником в основании точки points[0], points[1], …, points[n-1] определяют многоугольник основания, последняя точка points[n] определяет вершину пирамиды. На рис. 10 приведена пирамида с пятиугольным основанием:

Рис. 10

Многоугольник основания призмы или пирамиды может быть произвольным.

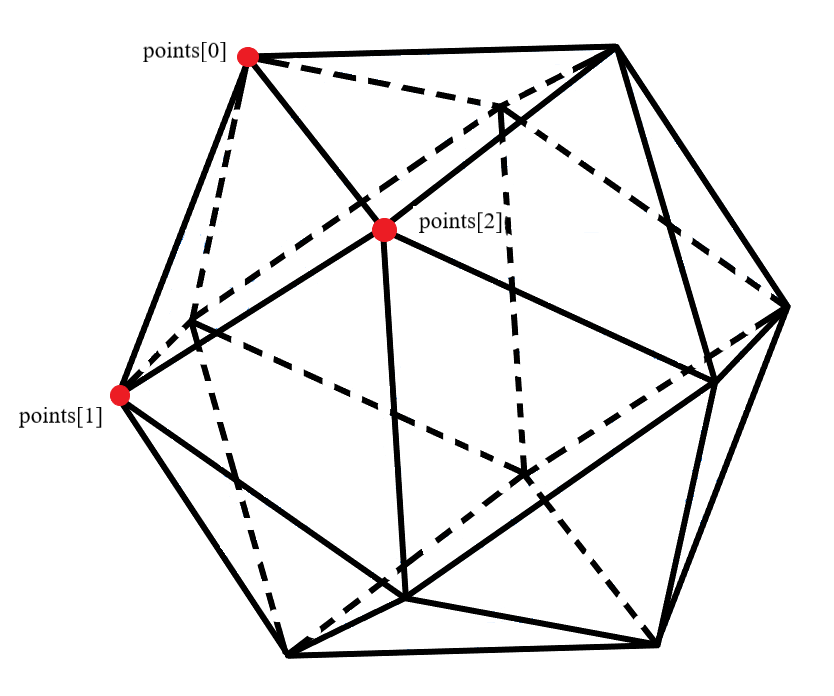

При построении икосаэдра точки points[0], points[1], points[2] определяют вершины и плоскости всех граней фигуры (рис. 11):

Рис. 11

Построение элементарного тела по заданной поверхности

Для создания тел по элементарной поверхности необходимо использовать функцию ElementarySolid() с использованием следующего конструктора для инициализации объекта params с параметрами операции (см. op_shell_parameter.h):

MbElementarySolidParams( const SPtr<const MbElementarySurface> & surface,
                         const MbSNameMaker                    & operNames );

с параметрами:

• surface — элементарная поверхность (сфера, тор, цилиндр, конус);

• operNames — именователь операции.

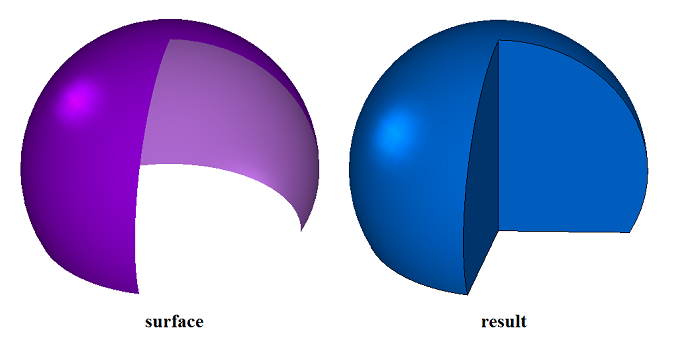

Элементарной поверхностью может быть сфера MbSphere, поверхность тора MbTorus, цилиндрическая поверхность MbCylinder, коническая поверхность MbCone. На рис. 12 приведена сферическая поверхность и построенное по ней тело:

Рис. 12

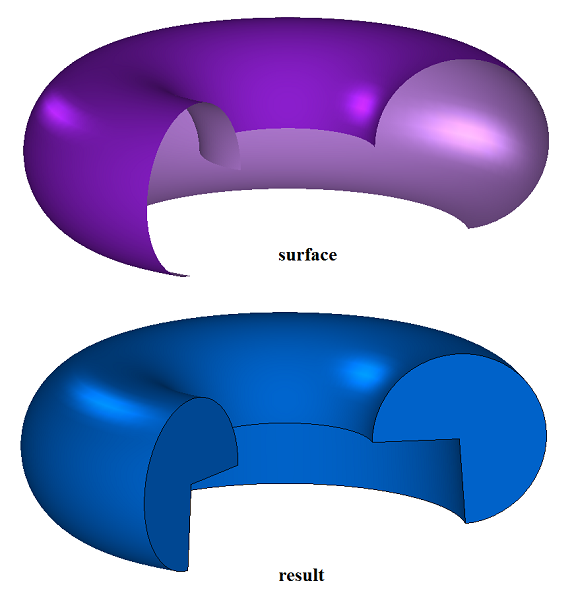

На рис. 13 приведена поверхность тора и построенное по ней тело:

Рис. 13

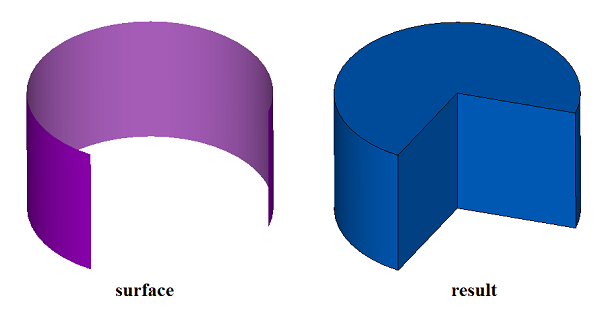

На рис. 14 приведена цилиндрическая поверхность и построенное по ней тело:

Рис. 14

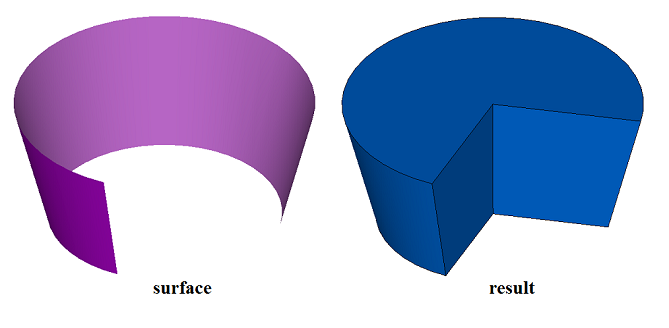

На рис. 15 приведена коническая поверхность и построенное по ней тело:

Рис. 15

Если перечисленные поверхности являются циклически замкнутыми, то построенные по ним тела будут иметь соответствующую форму. Если поверхность не является ни одной из перечисленных элементарных поверхностей, функция возвращает код ошибки rt_Error.

Функция ElementarySolid() добавляет в журнал построенного тела builder MbElementarySolid (объявлен в файле cr_elementary_solid.h).

В тестовом приложении test.exe построение элементарного тела выполняется командами меню «Создать→Тело→По точкам» и «Создать→Тело→На базе поверхности→По элементарной поверхности».
