Построение NURBS поверхности
Функция
MbResultType SplineSurface( const MbCartPoint3D & pUMinVMin,
const MbCartPoint3D & pUMaxVMin,
const MbCartPoint3D & pUMaxVMax,
const MbCartPoint3D & pUMinVMax,
size_t uCount,
size_t vCount,
size_t uDegree,
size_t vDegree,
MbSurface *& result );
выполняет построение NURBS-поверхности на основе четырёх угловых точек и равномерной сетки контрольных точек.
Входными параметрами функции являются:
pUMinVMin – левая нижняя угловая точка поверхности;
pUMaxVMin – правая нижняя угловая точка поверхности;
pUMaxVMax – правая верхняя угловая точка поверхности;
pUMinVMax – левая верхняя угловая точка поверхности;
uCount – количество контрольных точек вдоль первого параметра (по горизонтали);
vCount – количество контрольных точек вдоль второго параметра (по вертикали);
uDegree – порядок B-сплайнов вдоль первого параметра;
vDegree – порядок B-сплайнов вдоль второго параметра.
Выходным параметром функции является построенная сплайновая поверхность result.
При успешном завершении работы функция возвращает rt_Success, в противном случае функция возвращает код ошибки из перечисления MbResultType.
Функция объявлена в файле action_surface.h.

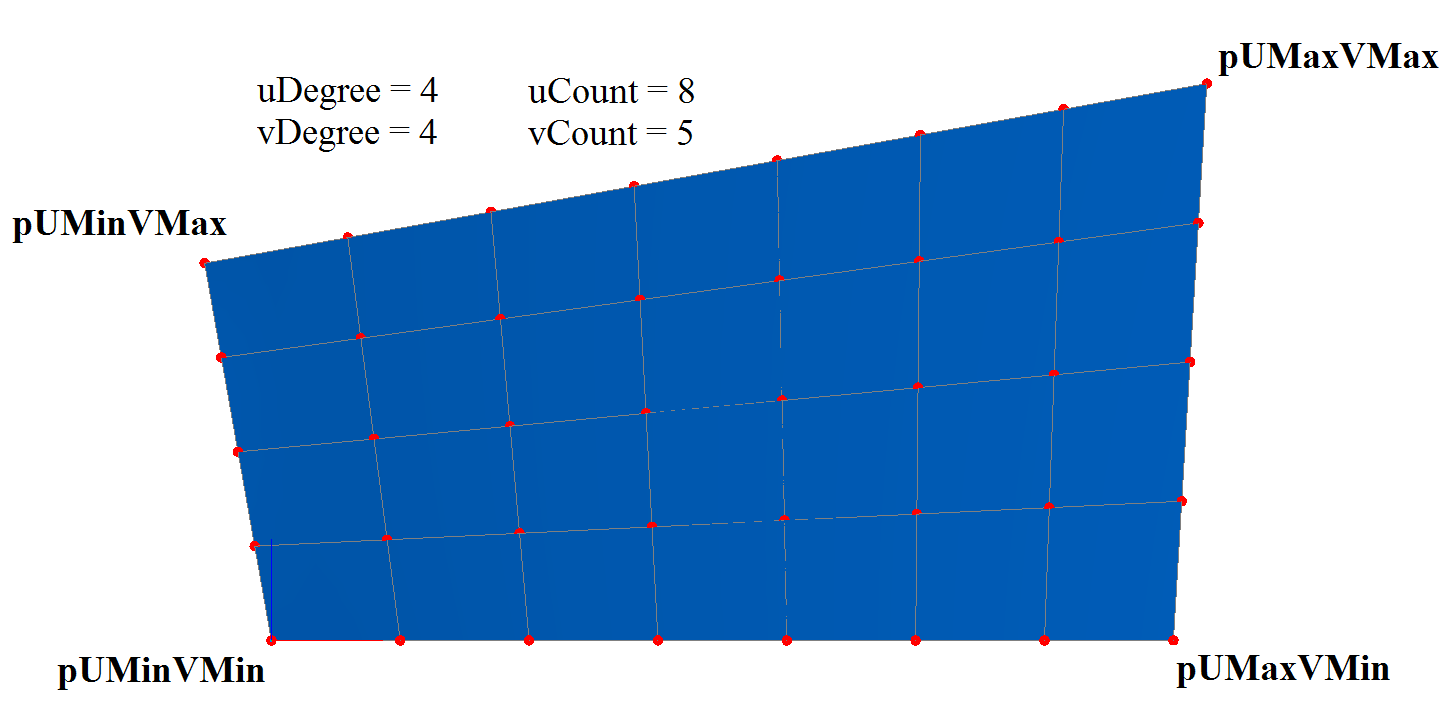

Рассматриваемая функция строит NURBS-поверхность, контрольные точки которой расположены в узлах четырехугольной таблицы с uCount колонками и vCount строками. Порядок B-сплайнов поверхности по первому параметру равен uDegree, порядок B-сплайнов поверхности по второму параметру равен vDegree. Контрольные точки поверхности рассчитываются из условия равномерного расположения и совпадения угловых точек с точками pUMinVMin, pUMaxVMin, pUMaxVMax, pUMinVMax, рис. 1:
Рис. 1
Веса всех контрольных точек равны единице. Построенная поверхность предназначена для дальнейшей модификации. Для параметров функции должны выполняться равенства: uCount ≥ uDegree и vCount ≥ vDegree. NURBS-поверхность описана в параграфе NURBS-поверхность MbSplineSurface.
Функция
MbResultType SplineSurface( const SArray<MbCartPoint3D> & pointList,
const SArray<double> & weightList,
size_t uCount,
size_t vCount,
size_t uDegree,
const SArray<double> & uKnotList,
bool uClosed,
size_t vDegree,
const SArray<double> & vKnotList,
bool vClosed,
MbSurface *& result );
выполняет построение NURBS поверхности по контрольным точкам и их весам.
Входными параметрами функции являются:
pointList – множество контрольных точек, условно расположенных в виде vCount строк по uCount точек в каждой строке;
weightList – множество весов контрольных точек, согласованное с множеством контрольных точек;
uCount – количество контрольных точек вдоль первого параметра (в каждой строке);
vCount – количество контрольных точек вдоль второго параметра (количество строк);
uDegree – порядок B-сплайнов вдоль первого параметра;
uKnotList – узловой вектор первого параметра;
uClosed – циклическая замкнутость поверхности по первому параметру;
vDegree – порядок B-сплайнов вдоль второго параметра;
vKnotList – узловой вектор второго параметра;
vClosed – циклическая замкнутость поверхности по второму параметру.
Выходным параметром функции является построенная поверхность result.
При успешном завершении работы функция возвращает rt_Success, в противном случае функция возвращает код ошибки из перечисления MbResultType.
Функция объявлена в файле action_surface.h.
Рассматриваемая функция строит NURBS-поверхность с контрольными точками pointList. Контрольные точки множества pointList будут разбиты на условные строки и столбцы. В каждой строке будет содержаться uCount контрольных точек из множества pointList, количество строк будет равно vCount. Таким образом множество pointList должно содержать uCount.vCount контрольных точек. Порядок B-сплайнов поверхности по первому параметру равен uDegree, порядок B-сплайнов поверхности по второму параметру равен vDegree. Для параметров функции должны выполняться равенства: uCount ≥ uDegree и vCount ≥ vDegree. NURBS-поверхность описана в параграфе NURBS-поверхность MbSplineSurface.
Множества weightList, uKnotList, vKnotList могут быть пустыми.
Если множество weightList пусто, то веса контрольных точек – единичные.
Если множества uKnotList или vKnotList пусты, то узловые векторы формируются автоматически.
Если множество weightList не пусто, то оно должно быть согласовано с множеством контрольных точек pointList.

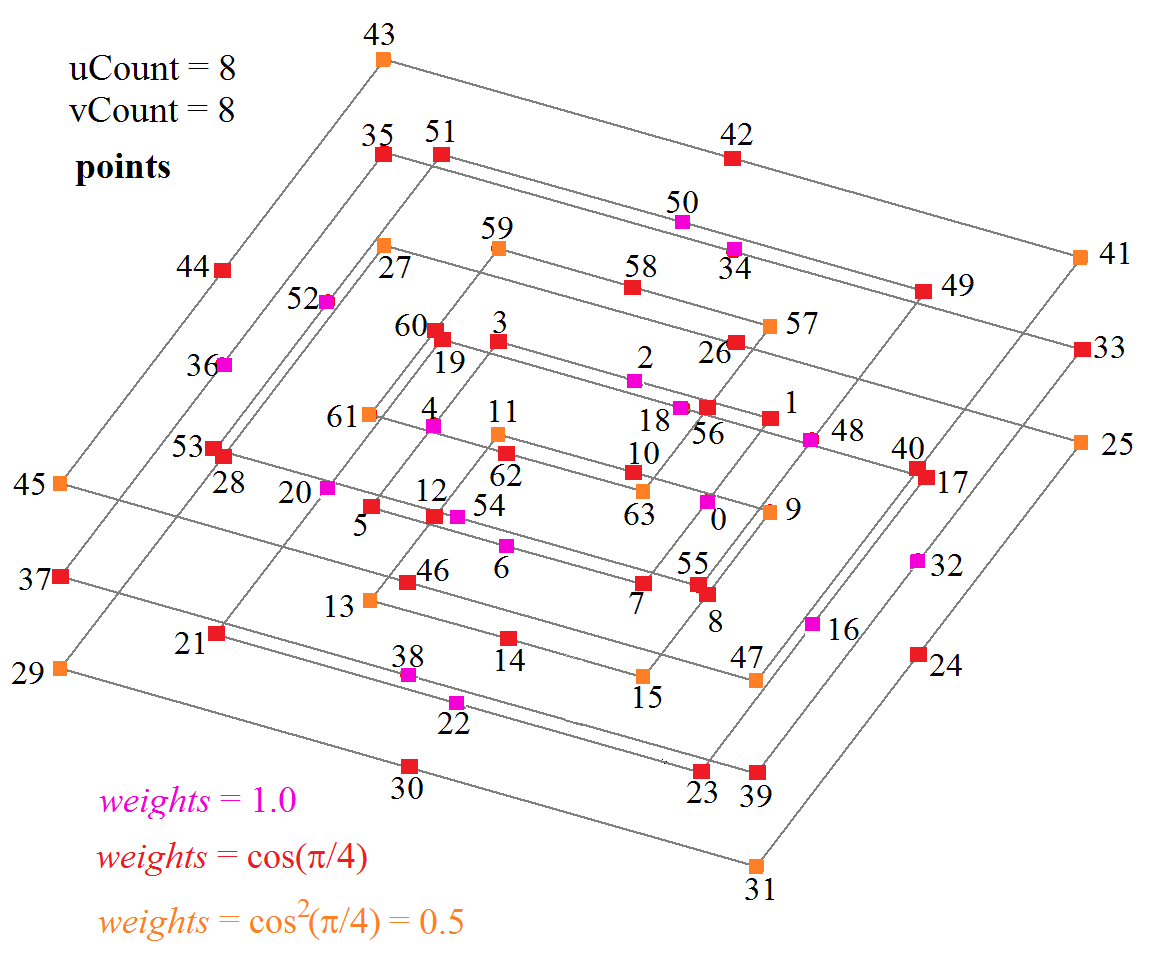

Если множества uKnotList и vKnotList не пусты, то они должны содержать определенное количество элементов: для uClosed = false узловой вектор uKnotList должен содержать число элементов, равное uCount + uDegree; для uClosed = true узловой вектор uKnotList должен содержать число элементов, равное uCount + 2 · uDegree - 1; для vClosed = false узловой вектор vKnotList должен содержать число элементов, равное vCount + vDegree; для vClosed = true узловой вектор vKnotList должен содержать число элементов, равное vCount + 2 · vDegree - 1. На рис. 2 приведено расположение контрольных точек для построения сплайновой поверхности в форме тора:
Рис. 2

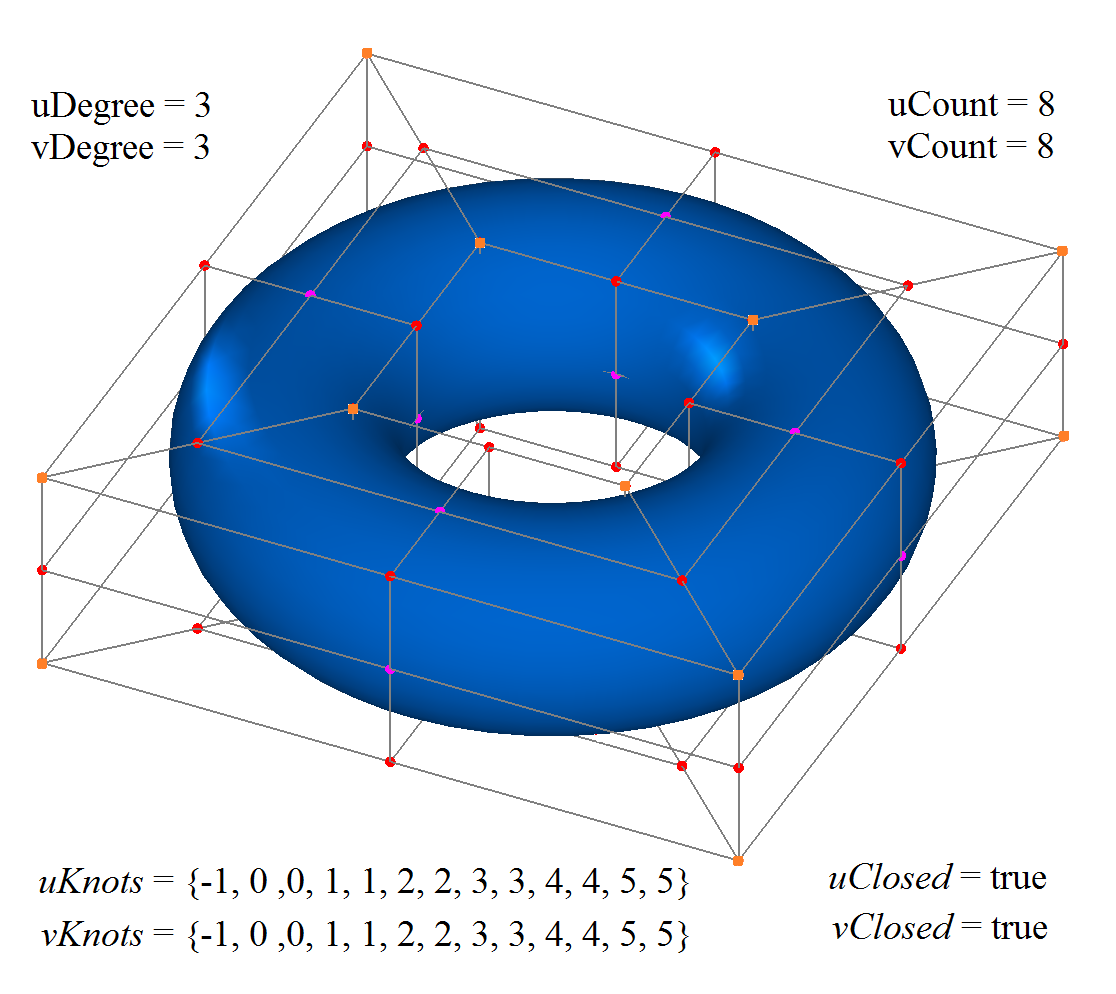

На рис. 3 приведена сплайновая поверхность в форме тора, построенная на указанных выше контрольных точках:
Рис. 3
Ниже приведен пример на языке программирования С++, реализующий построение сплайновой поверхности в форме тора рассматриваемой функцией (центр тора совпадает с началом глобальной системы координат, ось тора направлена по глобальной оси Z):
void AddTorusPoints( double r, double z,
SArray<MbCartPoint3D> & pointList, double w,
SArray<double> & weightList )
{
MbCartPoint3D p( r, 0.0, z );
MbVector3D toX( 1.0, 0.0, 0.0 ), toY( 0.0, 1.0, 0.0 );
double wI( w ), wA = w * ::cos( M_PI_4 );
pointList.Add( p ); weightList.Add( wI );
p.Add( toY, r ); pointList.Add( p ); weightList.Add( wA );
p.Add( toX,-r ); pointList.Add( p ); weightList.Add( wI );
p.Add( toX,-r ); pointList.Add( p ); weightList.Add( wA );
p.Add( toY,-r ); pointList.Add( p ); weightList.Add( wI );
p.Add( toY,-r ); pointList.Add( p ); weightList.Add( wA );
p.Add( toX, r ); pointList.Add( p ); weightList.Add( wI );
p.Add( toX, r ); pointList.Add( p ); weightList.Add( wA );
}
void GetTorusPoints( double majorR, double minorR,
SArray<MbCartPoint3D> & pointList,
SArray<double> & weightList )
{
double zLavel( 0.0 );
double w0( 1.0 ), wA = ::cos( M_PI_4 );
::AddTorusPoints( majorR - minorR, zLavel, pointList, w0, weightList );
::AddTorusPoints( majorR - minorR,-minorR, pointList, wA, weightList );
::AddTorusPoints( majorR ,-minorR, pointList, w0, weightList );
::AddTorusPoints( majorR + minorR,-minorR, pointList, wA, weightList );
::AddTorusPoints( majorR + minorR, zLavel, pointList, w0, weightList );
::AddTorusPoints( majorR + minorR, minorR, pointList, wA, weightList );
::AddTorusPoints( majorR , minorR, pointList, w0, weightList );
::AddTorusPoints( majorR - minorR, minorR, pointList, wA, weightList );
}
void GetTorusKnots( double tBeg, double tEnd,
SArray<double> & knots )
{
double dt = ( tEnd - tBeg ) / 4.0;
double t = tBeg - dt; knots.Add( t );
t = tBeg; knots.Add( t ); knots.Add( t );
t += dt; knots.Add( t ); knots.Add( t );
t += dt; knots.Add( t ); knots.Add( t );
t += dt; knots.Add( t ); knots.Add( t );
t = tEnd; knots.Add( t ); knots.Add( t );
t += dt; knots.Add( t ); knots.Add( t );
}
MbSurface * CreateTorusSurface( double majorR, double minorR )
{
MbSurface * result( NULL );
MbResultType res( rt_Error );
if ( majorR > METRIC_NEAR && majorR > minorR - EPSILON ) {
SArray<MbCartPoint3D> pointList( 64, 1 );
SArray<double> weightList( 64, 1 );
SArray<double> uKnotList( 13, 1 );
SArray<double> vKnotList( 13, 1 );
size_t uDegree( 3 ), vDegree( 3 );
size_t uCount( 8 ), vCount( 8 );
bool uClosed( true ), vClosed( true );
::GetTorusPoints( majorR, minorR, pointList, weightList );
::GetTorusKnots( 0.0, 4.0, uKnotList );
::GetTorusKnots( -2.0, 2.0, vKnotList );
res = ::SplineSurface( pointList, weightList, uCount, vCount, uDegree, uKnotList,
uClosed, vDegree, vKnotList, vClosed, result );
}
return ( res == rt_Success ) ? result : NULL;
}
Функция
MbResultType NurbsSurface( const MbSurface & surface,
VERSION version,
MbSurface *& result );
выполняет построение NURBS-копии заданной поверхности.
Входными параметрами функции являются:
surface – исходная поверхность,
version – версия построения.
Выходным параметром функции является построенная поверхность result.
При успешном завершении работы функция возвращает rt_Success, в противном случае функция возвращает код ошибки из перечисления MbResultType.
Функция объявлена в файле action_surface.h.
Рассматриваемая функция строит NURBS-поверхность, форма которой копирует форму исходной поверхности. NURBS-поверхность описана в параграфе NURBS-поверхность MbSplineSurface. Для большинства типов поверхностей NURBS-копия по форме полностью совпадает с исходной поверхностью. В случае невозможности точно воспроизвести форму исходной поверхности NURBS-копия аппроксимирует исходную поверхность.
Если исходная поверхность является поверхностью с произвольными границами MbCurveBoundedSurface, описанной в параграфе Поверхность с произвольными границами MbCurveBoundedSurface, то рассматриваемая функция строит поверхность с произвольными границами, базовой поверхностью которой будет NURBS-копия базовой поверхности исходной поверхности.
В тестовом приложении test.exe построение NURBS поверхности выполняется командой меню «Создать → Поверхность → По точкам → NURBS».
