Вставка трёхмерного объекта MbSpaceInstance

Класс MbSpaceInstanсe объявлен в файле space_instanse.h.

Вставка трёхмерного объекта MbSpaceInstanсe является наследником класса MbItem и описывается геометрическим объектом MbSpaceItem spaceItem.

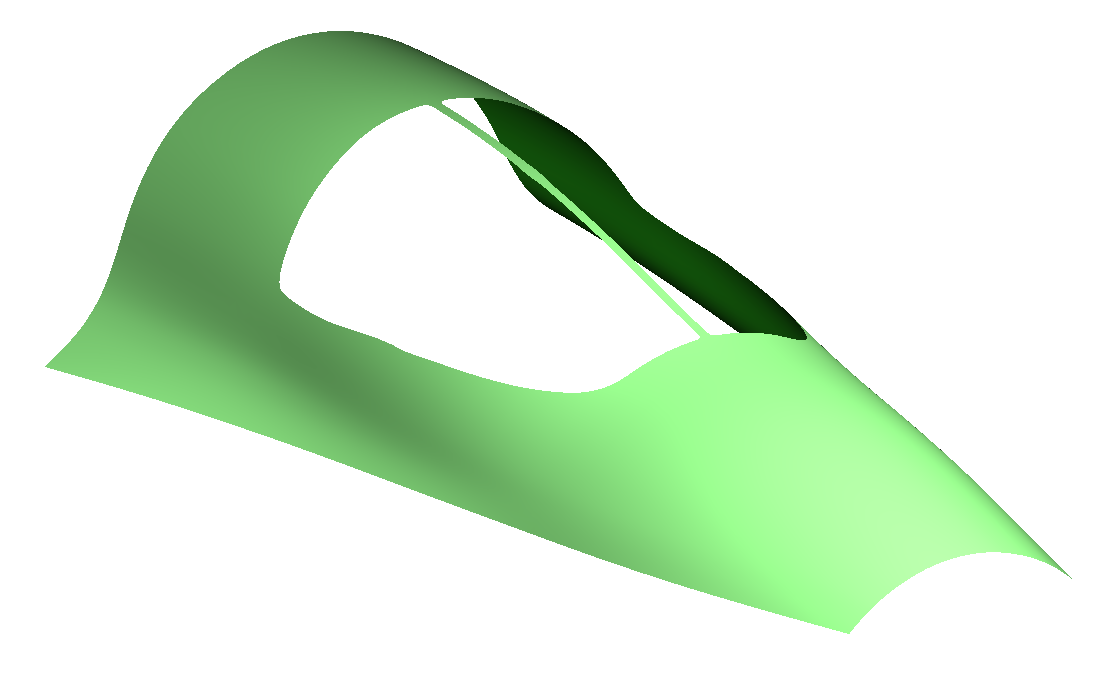

Вставка играет роль обёртки геометрического объекта, позволяющей работать с ним как с объектом геометрической модели. Вставка придаёт обычному геометрическому объекту журнал построения, наделяет объект атрибутами и методами объекта геометрической модели MbItem. Вставка трёхмерного объекта предназначена для вспомогательных построений. Вставка поверхности приведена на рис. 1:

Рис. 1

Вставка объекта может содержать поверхность MbSurface, кривую MbCurve3D, точку MbPoint3D или вспомогательный геометрический объект MbLegend. Для объектов, наследников объекта геометрической модели MbItem (тело, проволочный каркас, точечный каркас, полигональный объект, сборка, вставка), вставка геометрического объекта не применяется.
