Вспомогательные точки линейного размера

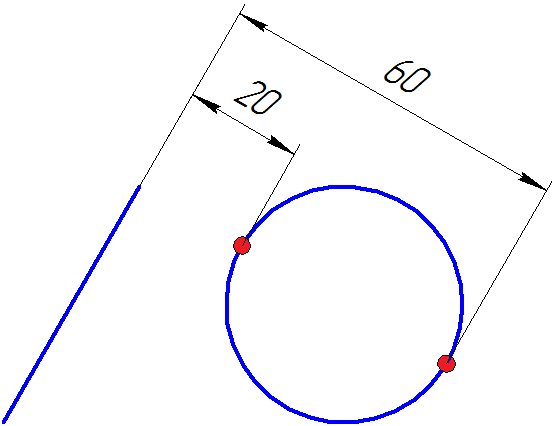

Линейные размеры (distance dimension) для некоторых типов объектов, а также диаметральные размеры не могут быть однозначно заданы без дополнительного указания точек приложения размера. Например, расстояние от окружности до отрезка прямой может измеряться двумя способами: от «дальней» точки приложения к окружности до отрезка либо от «ближней» точки до отрезка, см. рис. 1 . Понятия дальний и ближний взяты в кавычки, т.к. ситуация может поменяться при варьировании размера и тогда дальняя точка станет ближе к отрезку, чем ближняя>.

{width=»50%»}

Рис. 1

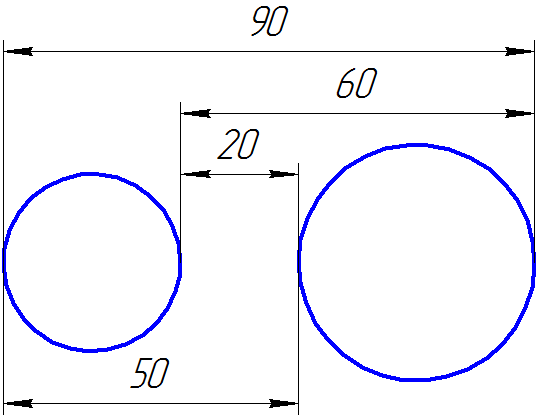

Для однозначного определения размера потребуется с помощью вызова GCE_AddPoint() создать вспомогательную точку, из которой начинается выносная линия размера со стороны окружности. Дескриптор этой точки будет использован в качестве вспомогательного при создании линейного размера. В примере, приведенном на рис. 2, требуется только одна точка – на стороне окружности. В других случаях, таких как расстояние окружность-окружность, потребуется две вспомогательные точки, поскольку для пары окружностей возможны четырех варианта определения размера. На рис. 3 размеры на 30, 50, 60 и 90 показывают альтернативные варианты измерения расстояний между двумя окружностями и соответственно комбинации выбора пары вспомогательных точек на окружностях.

{width=»50%»}

Рис. 2
