Построение двумерной составной кривой

Функция

MbResultType CreateContour( MbCurve  &   curve,
                            MbContour *& result )

выполняет построение составной кривой (контура) на базе одной исходной кривой.

Входным параметром функции является исходная кривая curve.

Выходным параметром функции является построенная составная кривая (контур) result.

При успешном завершении работы функция возвращает rt_Success, в противном случае функция возвращает код ошибки из перечисления MbResultType.

Функция объявлена в файле action_curve.h.

Функция создает составную кривую result на базе исходной кривой curve. Если исходная кривая curve является составной кривой, то в кривую result будут положены составляющие элементы исходной кривой. Двумерная составная кривая описана в параграфе Двумерный контур MbContour.

Функция

MbResultType AddCurveToContour( MbCurve  &  curve,
                                MbContour & contour,
                                bool        toEnd,
                                double      epsilon = METRIC_REGION )

модифицирует составную кривую путём добавления кривой.

Входными параметрами функции являются:

• curve — добавляемая кривая;

• contour — модифицируемая составная кривая;

• toEnd — флаг места добавления кривой;

• epsilon — близость точек стыка при добавлении кривой.

Выходным параметром функции является модифицируемая кривая contour.

При успешном завершении работы функция возвращает rt_Success, в противном случае функция возвращает код ошибки из перечисления MbResultType.

Функция объявлена в файле action_curve.h.

Функция модифицирует составную кривую contour путём добавления кривой curve в начало или конец составной кривой.

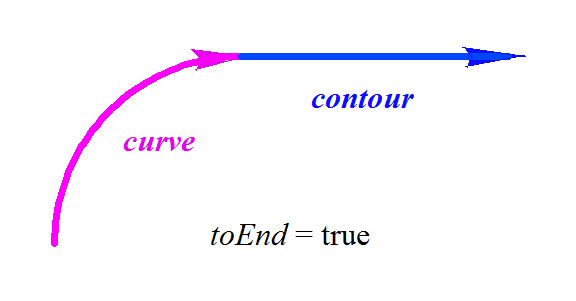

Если toEnd = true, то кривая curve будет добавлена в конец составной кривой contour, если toEnd = false, то кривая curve будет добавлена в начало составной кривой contour. Точки стыковки модифицируемой кривой и добавляемой кривой должны совпадать с точностью epsilon:

Если добавляемая кривая curve является составной кривой, то в кривую contour будут добавлены составляющие элементы добавляемой кривой.
