Нулевые и знакопеременные размеры

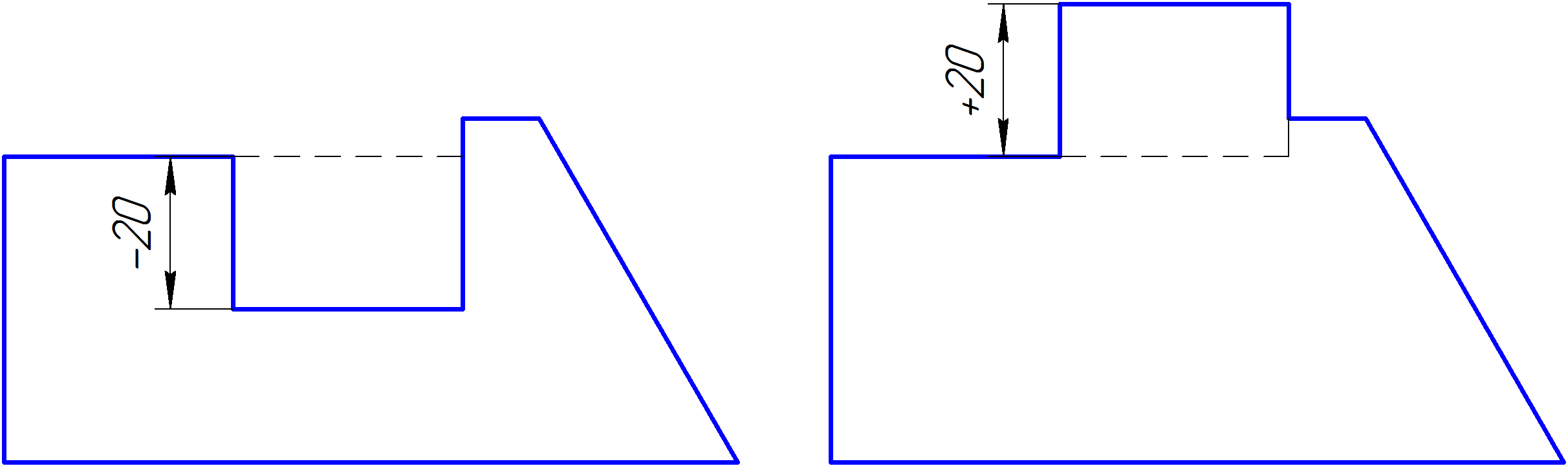

Все типы линейных размеров (distance dimension) имеют непрерывную область, включающую нуль, отрицательные и положительные значения. На рис. 1 изображен эскиз с размером, позиционирующим геометрию, как в положительной, так и в отрицательной области значений. Слева эскиз имеет отрицательное значения размера, справа изображен тот же эскиз, которому поменяли знак размера с отрицательного на положительный.

Рис. 1

Нулевые значения допустимо принимать всем видам линейных и угловых размеров, штриховой линией изображена геометрия в нулевом положении, когда значение размера равно нулю.

Знакопеременность свойственна прежде всего для размеров, заданных для ориентированного объекта, такого, как прямая, имеющая вектор нормали. Прямая делит пространство на две полуплоскости, поэтому, к примеру, линейный размер между прямой и точкой будет иметь разные знаки в зависимости от того, на какой стороне от прямой лежит точка. Точка, лежащая на прямой, будет соответствовать нулевому размеру.

Заметим, что расстояние от точки до точки по природе является неотрицательной величиной; несмотря на это, линейный размер, заданный для двух точек, может быть отрицательным или нулевым. Это вполне имеет практический смысл, когда мы имеем дело с параметрическим эскизом. Например, знакопеременный размер, проиллюстрированный на левом и правом эскизе из рис. 27.3.1, можно задать, как ограничение расстояние от точки до прямой, так и расстояние от точки до точки. В обоих случаях его поведение будет одинаковым.
