Условное обозначение резьбы MbThread

Класс MbThread объявлен в файле mb_thread.h.

Условное обозначение резьбы MbThread описывается локальной системой координат резьбы place, начальным радиусом резьбы на поверхности radObj, начальным радиусом резьбы в теле radThr, длиной резьбы length, углом конусности резьбы angle, именем резьбы name, множеством тел bodies. У объекта есть ещё некоторые данные, которые не обязательны и служат для ускорения работы методов объекта.

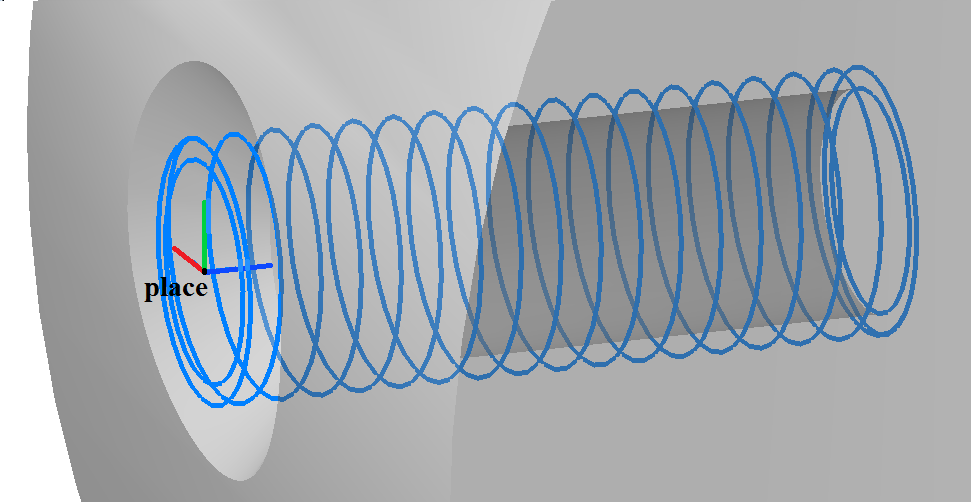

Ось резьбового соединения направлена вдоль оси place.axisZ. Имя служит для идентификации условного обозначения резьбы среди плоских проекций граней тела из множества bodies. Условное обозначение резьбы приведено на рис. 1.

Рис. 1

Условное обозначение резьбы описывает элемент резьбового соединения геометрической модели и используется для построения плоских проекций резьбовых соединений.
